電纜是工業生產當中不可缺少的、不可替代的一個生產工具，工業生產時電流通過，產生大量的電磁信，為了保證在有電磁干擾環境下系統的傳輸性能，，即抵御外來電磁干擾的能力以及系統本身向外輻射電磁干擾的能力。屏蔽電纜因此而出現了。
電纜結構上的所謂“屏蔽”，實質上是一種改善電場分布的措施。電纜導體由多股導線絞合而成，它與絕緣層之間易形成氣隙，導體表面不光滑，會造成電場集中。電纜屏蔽主要有三種，導體屏蔽、絕緣屏蔽和金屬屏蔽，這里對這三種屏蔽做個簡單介紹。
導體屏蔽：在導體表面加一層半導電材料的屏蔽層，它與被屏蔽的導體等電位，并與絕緣層良好接觸，從而避免在導體與絕緣層之間發生局部放電。這一層屏蔽，又稱為內屏蔽層。
絕緣屏蔽： 在絕緣表面和護套接觸處，也可能存在間隙，電纜彎曲時，油紙電纜絕緣表面易造成裂紋，這些都是引起局部放電的因素。在絕緣層表面加一層半導電材料的屏蔽層，它與被屏蔽的絕緣層有良好接觸，與金屬護套等電位，從而避免在絕緣層與護套之間發生局部放電。
電纜結構上的所謂“屏蔽”，實質上是一種改善電場分布的措施。電纜導體由多股導線絞合而成，它與絕緣層之間易形成氣隙，導體表面不光滑，會造成電場集中。電纜屏蔽主要有三種，導體屏蔽、絕緣屏蔽和金屬屏蔽，這里對這三種屏蔽做個簡單介紹。
導體屏蔽：在導體表面加一層半導電材料的屏蔽層，它與被屏蔽的導體等電位，并與絕緣層良好接觸，從而避免在導體與絕緣層之間發生局部放電。這一層屏蔽，又稱為內屏蔽層。
絕緣屏蔽： 在絕緣表面和護套接觸處，也可能存在間隙，電纜彎曲時，油紙電纜絕緣表面易造成裂紋，這些都是引起局部放電的因素。在絕緣層表面加一層半導電材料的屏蔽層，它與被屏蔽的絕緣層有良好接觸，與金屬護套等電位，從而避免在絕緣層與護套之間發生局部放電。
金屬屏蔽：一方面運行時能通過電容電流，高壓線最內層是導體,中間有絕緣層,外面還有金屬護套。兩個導體(內部銅線+金屬護套)中間被絕緣介質(絕緣層)隔開,可以把它看作成一個電容。電容的基本原理就是兩個金屬板中間被絕綠介質隔開。交流電會對電容充放電,所以屏蔽層可以給電容充放電提供回路另外高壓電纜金屬屏蔽層和金屬鎧裝都需要一端接地。另一方面可作為短路電流通道當高壓電纜絕緣損壞時,如果沒有屏蔽層電纜會向大地泄露,有安全隱患。如果有屏蔽層,漏電電流會通過屏蔽層流向大地。電纜正常通電時金屬屏蔽層通過電容電流;將電纜通電時引起的電磁場屏蔽在絕緣線芯內，以減少對外界產生的電磁干擾，金屬屏蔽層也起到限制外界電磁場對內部產生的影響。

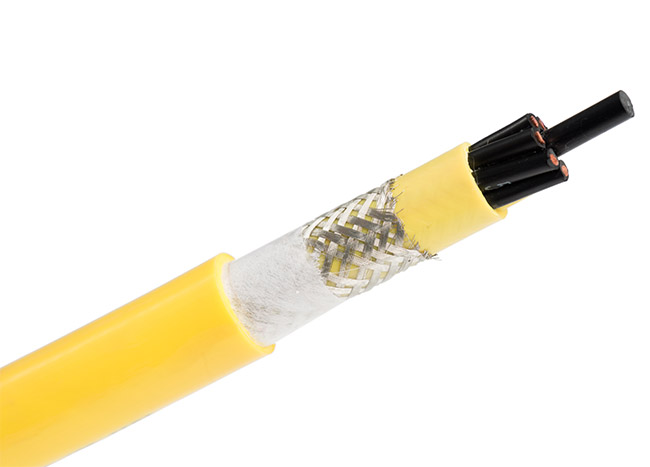

上海纜勝生產屏蔽電纜，可以按照使用要求定制生產各種規格型號屏蔽電纜，有電纜需求的可以直接咨詢。
